CNC对刀仪怎么对刀：实现刀具参数精确测量的核心步骤

一、CNC对刀仪对刀的基本步骤

1.安装对刀仪

-将对刀仪安装在数控机床的固定位置，确保其稳固且与机床坐标系统对齐。

-检查对刀仪的电气和信号连接是否正常。

2.机床坐标系设置

-设置机床的加工零点，确保加工坐标系与对刀仪测量范围一致。

-校准机床坐标系，确保位置准确。

3.刀具准备

-安装需要对刀的刀具，确保刀具安装牢固且无松动。

-检查刀具是否正常，如有磨损或破损，应更换新刀具。

4.启动对刀程序

-在机床控制系统中选择或编写对刀程序，对刀仪根据程序指令运行。

-刀具按照设定路径缓慢移动，接近对刀仪的测量表面。

5.测量刀具长度

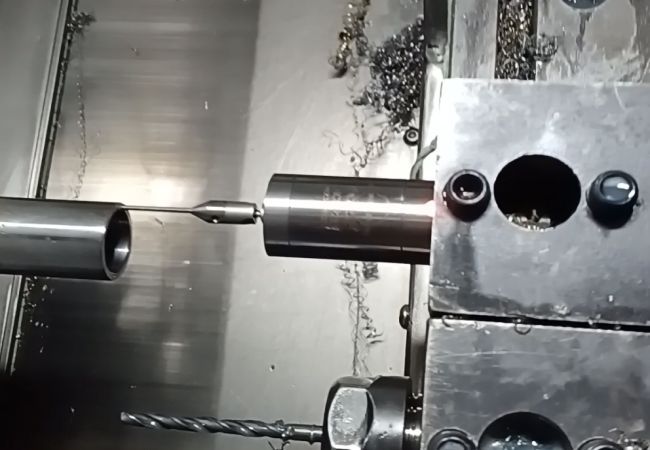

-刀具端部触碰对刀仪的测量面，触发信号后机床记录刀具的长度参数。

-系统将测量数据自动输入刀具补偿表中，完成长度对刀。

6.测量刀具直径（可选）

-如果需要测量刀具直径，刀具旋转并触碰对刀仪的侧面，通过多点测量计算直径值。

-系统自动将直径数据记录到机床参数中。

7.参数校验与加工测试

-检查测量数据是否准确可用，并进行试加工验证对刀结果。

-如发现偏差，重新校准或调整对刀仪位置。

---

二、CNC对刀仪对刀的常见模式

1.单刀对刀

-一次只对一把刀具进行测量，适合小批量加工或单件生产。

2.多刀对刀

-自动对多把刀具进行长度和直径测量，适合多工序加工，提高效率。

3.刀具磨损检测

-对使用中的刀具进行定期测量，检测磨损情况，根据磨损量调整加工参数或更换刀具。

---

三、CNC对刀仪对刀的注意事项

1.避免强力接触

刀具移动时要缓慢，避免强力撞击对刀仪，以免损坏设备或测量误差。

2.保持对刀仪清洁

定期清洁对刀仪的测量面，防止切削液、粉尘等影响测量精度。

3.定期校准对刀仪

使用标准校准工具对对刀仪进行定期校准，确保长期使用的测量精度。

4.检查刀具状态

确保刀具安装牢固且无磨损，否则可能导致测量数据不准确。

5.环境因素控制

避免振动、温度变化等环境干扰，确保对刀仪的稳定运行。

通过正确使用CNC对刀仪，可以大幅提升对刀效率和加工精度，为高质量生产提供保障。
