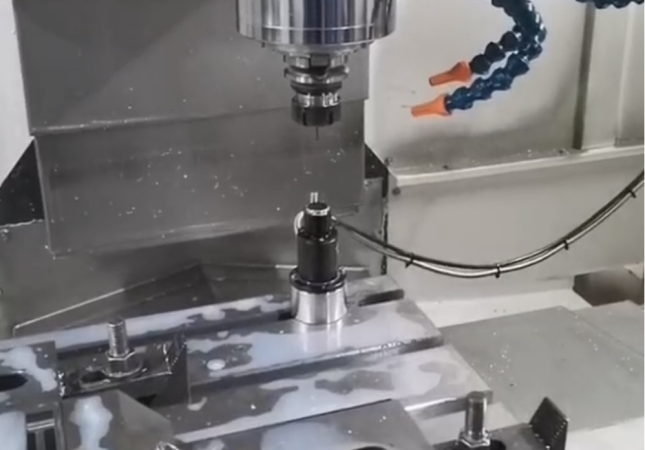

数控车床对刀仪结构

数控车床对刀仪的结构设计关键在于实现高精度的刀具定位与测量，以优化加工过程中的刀具设置。汉测测量为您介绍，对刀仪主要由以下几个核心组成部分构成：

1.测量单元

•传感器：是对刀仪中最关键的部分，用于检测刀具的位置和尺寸。传感器可以是接触式的（如触发式、微动开关）或非接触式的（如激光、超声波、光电传感器）。

•测量头：安装有传感器的部分，直接与刀具接触（接触式）或在一定距离内进行测量（非接触式）。

2.传动机构

•电机和驱动器：用于控制测量头的移动，确保其可以精确地定位到刀具上。

•导轨和滑块：提供测量头平稳移动的机械结构，保证测量的精确性。

3.数据处理单元

•控制器：接收传感器的信号，并根据这些信号计算刀具的具体位置和尺寸。

•接口：将测量结果传输给数控系统，可以是有线连接（如RS-232、USB）或无线连接（如蓝牙、Wi-Fi）。

4.用户界面

•显示屏：显示测量数据和操作菜单，让操作者能够直观地看到测量结果和进行操作设置。

•操作按钮或触摸屏：用于输入指令，如启动测量、选择测量模式、调整设置等。

5.支架和固定装置

•支架：用于固定整个对刀仪，保证其稳定性，支架设计需要考虑到安装的灵活性和适用于不同类型的车床。

•固定装置：确保对刀仪在测量过程中的稳定，通常包括夹紧装置或磁座。

6.电源管理

•电源：提供电力支持，可能是直接连接车床的电源，或通过内置电池供电，特别是在无线传输数据时。

7.保护装置

•防尘防水外壳：保护内部元件不受车间环境（如切削液、金属屑）影响。

•冲击保护：避免在操作过程中由于意外碰撞导致损坏。

数控车床对刀仪的结构设计旨在实现简单、高效、精确的刀具设置和测量，以提升加工效率和加工质量。通过上述组成部分的协同工作，对刀仪能够快速准确地完成刀具定位和测量，从而降低生产成本，提高生产效率。
