CNC对刀仪的工作原理：确保机床加工精度的关键技术

在现代数控加工中，CNC对刀仪扮演着至关重要的角色，它负责精确地测量和设置刀具的位置，以确保加工过程的精度和效率。了解CNC对刀仪的工作原理对于操作人员来说至关重要，因为这有助于更好地维护设备并优化加工流程。汉测在本文将详细介绍CNC对刀仪的工作原理及其应用。

CNC对刀仪的基本组成

CNC对刀仪主要由以下几部分组成：

1.测量装置：通常包括一个精密的机械感测装置，可以是机械式或光电式传感器，用来感测刀具相对于某个参考点的位置。

2.信号处理器：将传感器的模拟信号转换成数字信号，以便CNC控制系统能够解读。

3.接口：用于将数据传输到CNC机床的控制系统，通常通过有线或无线连接实现。

工作原理

1.刀具定位：

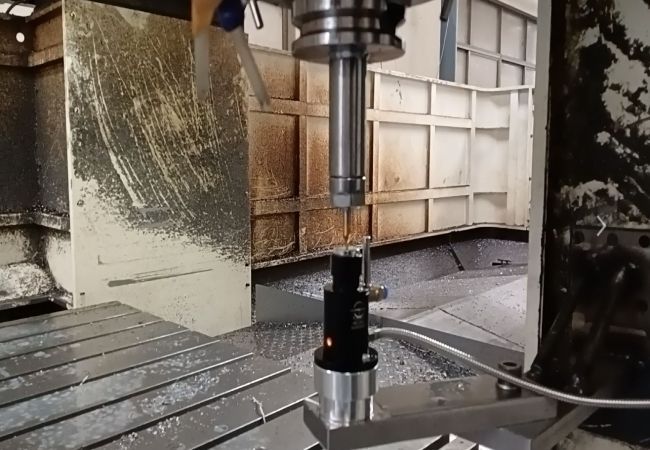

•在加工前，刀具被安装在主轴或刀架上，并移动到对刀仪的测量位置。对刀仪通过其测量装置，如触发探针，接触刀具。

2.测量过程：

•当刀具接触到触发探针时，探针稍微移动并触发一个开关，或改变光电传感器的状态，从而产生一个信号。这个信号被转换成电子数据，表示刀具的位置信息。

3.数据传输与处理：

•数据通过接口发送到CNC控制系统。系统根据这些数据计算出刀具相对于工件或机床参考点的确切位置。

4.刀具补偿设置：

•根据测量结果，CNC系统自动调整刀具路径或刀具长度补偿值，以确保加工精度。

5.反馈与调整：

•完成初始测量后，可能需要进行一次或多次微调，以确保达到最高精度。

应用与优势

•提高加工精度：通过精确设置刀具位置，对刀仪确保加工件符合设计要求，减少了加工误差。

•提升生产效率：自动对刀减少了手动测量和调整的时间，加快生产流程。

•降低成本：减少因刀具设置错误而导致的材料浪费和产品废品。

结论

CNC对刀仪是数控机床系统中不可或缺的部分，它通过自动化的精确测量和刀具设置，极大地提高了机床的加工精度和生产效率。熟悉对刀仪的工作原理和正确使用对刀仪，是提高整个生产过程质量和效率的关键。随着技术的不断进步，对刀仪的精度和功能也在不断提升，使得其在现代制造业中的作用愈发重要。
