cnc探针工作原理

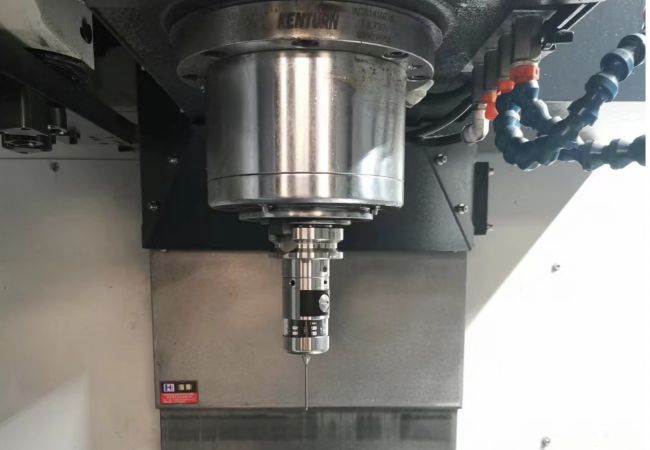

CNC探针，特别是在数控机床中使用的触觉式探针，工作原理基于物理接触和信号生成的方式来测量工件的几何尺寸、位置或用于对刀。它们通过精确测量，帮助提高加工精度和效率。汉测测量提醒您，以下是CNC探针的基本工作原理：

1.物理接触

•探针在数控程序的控制下移动，直至其探头（通常是一个球形或其他形状的触点）轻触工件表面或刀具。这种物理接触是测量过程的开始。

2.信号触发

•当探针触点接触到工件或刀具时，会引起探针内部机械结构微小的位移。这种位移会触发一个开关（机械式）或感应（电子式），生成一个电信号。对于电子式探针，位移可能通过应变片、电容或电感变化来检测。

3.信号传输

•生成的信号被传输到数控系统。在有线探针系统中，信号通过连接线传输；在无线系统中，信号可能通过无线电波（如射频）或红外技术发送。

4.数据处理

•数控系统接收到信号后，根据探针在触发时的位置计算工件的具体尺寸或位置。这需要考虑探针自身的几何参数，如探头半径等，以及探针在触发时的机床坐标。

5.反馈与调整

•根据测量结果，数控系统可以调整加工程序，进行刀具补偿或调整工件位置，以确保加工精度。

6.自动化操作

•CNC探针系统通常集成在数控机床的自动化程序中，能够在无需人工干预的情况下自动执行测量任务，如工件检测、对刀、加工过程监控等。

特点与优势

•高精度：CNC探针能够提供非常高的测量精度，有助于提高加工精度和一致性。

•高效率：通过自动化测量减少机床停机时间，加快生产流程。

•灵活性：适用于各种复杂形状和尺寸的工件测量，提高机床的适用范围。

CNC探针的应用显著提高了数控加工的自动化水平，使得高精度加工变得更加快捷和可靠。通过集成先进的测量技术，数控机床能够满足现代制造业对高质量和高效率生产的需求。
