CNC对刀仪的工作原理基于精确测量工具的长度和直径,并将这些数据传输给数控系统以进行相应的刀具补偿。这一过程关键在于确保加工精度和减少手动设置时间,从而提高生产效率。汉测测量提醒您,以下是CNC对刀仪工作原理的具体步骤:
1.物理接触或非接触测量

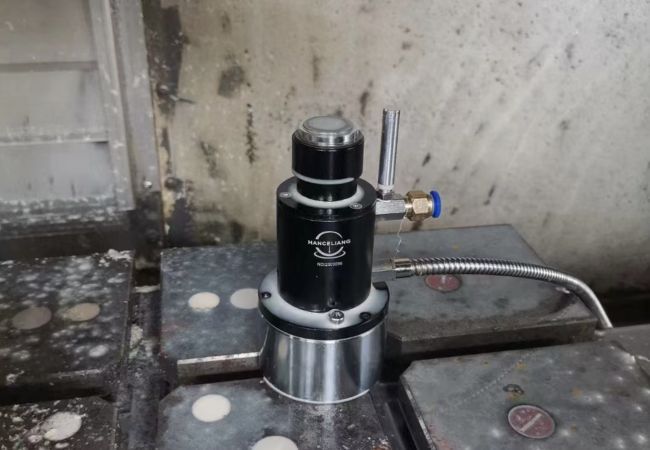

•物理接触式对刀仪:当刀具接触对刀仪的测量触点时,会产生一个物理位移或电路闭合信号,这个信号表示刀具的末端或边缘已经接触到测量点。
•非接触式对刀仪:使用激光或其他光学传感器来检测刀具的位置,当刀具切入激光束或被光学传感器捕捉到时,对刀仪记录刀具的位置。非接触式对刀仪特别适用于脆弱或精细的刀具,以避免物理接触可能导致的损伤。
2.信号传输
•对刀仪测量到的信号被转换成电信号,通过有线或无线方式传输给CNC控制系统。这个信号包含了刀具与对刀仪接触点的精确位置信息。
3.数据处理
•CNC控制系统接收到信号后,根据刀具触点的位置信息计算出刀具的实际长度和直径。这一计算过程考虑了对刀仪的位置、安装高度和其他相关参数。
4.刀具补偿设置
•基于测量结果,CNC系统自动更新刀具补偿数据。这些数据对于确保加工过程中刀具路径的准确性至关重要,特别是当使用多个刀具或刀具磨损时。
5.重复测量与校准
•为确保测量精度,对刀仪可能需要进行重复测量和校准。在一些高精度加工要求的应用中,定期校准对刀仪以保持其测量准确性是必要的。
6.反馈与优化
•在加工过程中,通过不断的测量和反馈,CNC系统可以调整刀具路径或加工参数,以应对刀具磨损或其他变化,确保加工质量。
CNC对刀仪的使用极大地提高了加工的自动化水平,减少了手动测量的时间和可能的人为错误,从而提升了加工效率和产品质量。
