数控车床的在线测量

数控车床的在线测量指的是在加工过程中直接对工件进行尺寸和几何特性的测量，而无需将工件从机床上卸下。这种测量方式对提高加工效率和保证产品质量非常重要。本文将从苏州汉测的专业视角出发，以下是数控车床在线测量的基本原理和实施步骤：

基本原理

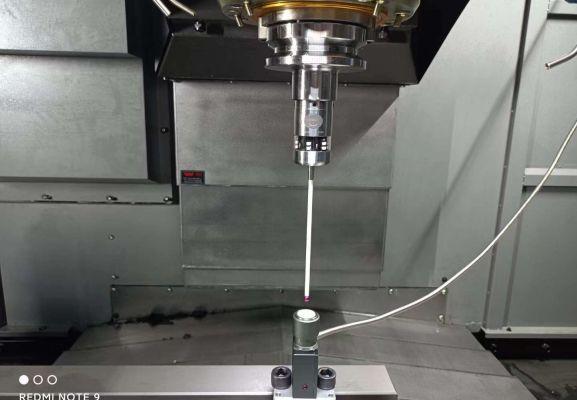

1.集成测量系统：数控车床通常配备有集成的测量系统，如接触式或非接触式测头，用于在加工过程中测量工件。

2.实时数据采集：测量系统在加工过程中实时采集工件的尺寸和几何数据。

3.数据处理与反馈：采集到的数据被传输到数控系统，系统根据这些数据调整加工参数，以纠正加工中的偏差。

实施步骤

1.预设测量程序：在加工开始前，设置合适的测量程序和参数，包括测量点的位置、测量频率和所需的精度。

2.加工与测量：在加工过程中，根据设定的程序，测量系统定期或连续地测量工件。

3.分析数据：数控系统实时分析测量数据，判断是否需要调整加工参数如刀具位置、切削速度等。

4.调整加工程序：如测量结果显示尺寸偏差，系统自动或提示操作员手动调整加工程序。

5.重复测量：必要时重复测量，确保加工精度符合要求。

6.质量记录：保存测量数据和加工参数，用于质量控制和后续分析。

注意事项

•确保测量设备的准确性和可靠性，定期进行校准和维护。

•根据工件的材料和加工类型选择合适的测量头。

•在高速加工或复杂形状加工中，特别注意测量数据的准确性。

数控车床在线测量技术在提高生产效率、减少废品和提升产品一致性方面起着关键作用，特别适用于大批量和高精度要求的加工。
