五轴机床,顾名思义,是指在X、Y、Z,三根常见的直线轴上加上两根旋转轴。A、B、C三轴中的两个旋转轴具有不同的运动方式,以满足各类产品的技术需求。在异形复杂零件高效、高质量加工难题时,五轴联动技术无疑是解决这类问题的重要手段。那与三轴数控加工设备相比,五轴数控机床具备哪些优点?
1. 保持刀具最佳切削状态,改善切削条件
如上图,在左图中三轴切削方式,当切削刀具向顶端或工件边缘移动时,切削状态逐渐变差。而要在此处也保持最佳切削状态,就需要旋转工作台。而如果我们要完整加工一个不规则平面,就必须将工作台以不同方向旋转多次。可以看见,五轴机床还可以避免球头铣刀中心点线速度为0的情况,获得更好的表面质量。
2. 有效避免刀具干涉
如上图,针对航空航天领域内应用的叶轮、叶片和整体叶盘等零件,三轴设备由于干涉原因无法满足工艺要求。而五轴机床就可以满足。同时五轴机床还可以使用更短的刀具进行加工,提升系统刚性,减少刀具的数量,避免了专用刀具的产生。对于我们的企业老板来说,意味在刀具成本方面,五轴机床将会给您省钱了!
3. 减少装夹次数,一次装夹完成五面加工
如上图可以看出五轴加工中心还可以减少基准转换,提高加工精度。在实际加工中,只需一次装夹,加工精度更容易得到保证。同时五轴加工中心由于过程链的缩短和设备数量的减少,工装夹具数量、车间占地面积和设备维护费用也随之减少。这意味着您可以用更少的夹具,更少的厂房面积和维护费用,来完成更高效更高质量的加工!
4. 提高加工质量和效率
如图,五轴机床可以采用刀具侧刃切削,加工效率更高。
5. 缩短生产过程链,简化生产管理
五轴数控机床的完整加工大大缩短了生产过程链,可以使生产管理和计划调度简化。工件越复杂,它相对传统工序分散的生产方法的优势就越明显。
6. 缩短新产品研发周期
对于航空航天、汽车等领域的企业,有的新产品零件及成型模具形状很复杂,精度要求也很高,因此具备高柔性、高精度、高集成性和完整加工能力的五轴数控加工中心可以很好地解决新产品研发过程中复杂零件加工的精度和周期问题,大大缩短研发周期和提高新产品的成功率。
综上所述,五轴机床的优点还是显而易见的,但是五轴机床刀具姿态控制,数控系统,CAM编程和后处理都要比三轴机床复杂的多!同时,我们说到五轴机床,就不得不说真假五轴的问题,我们都知道真假五轴最大的区别在于RTCP功能,然而何谓RTCP,它是怎么产生的又该如何应用?下面我们就结合机床结构和编程后处理来具体了解一下RTCP,了解他的真正面目。

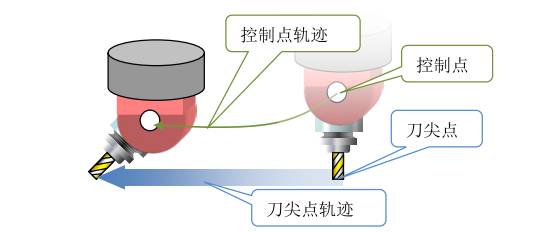

RTCP,在高档五轴数控系统里,认为RTCP即是Rotated Tool Center Point,也就是我们常说的刀尖点跟随功能。在五轴加工中,追求刀尖点轨迹及刀具与工件间的姿态时,由于回转运动,产生刀尖点的附加运动。
数控系统控制点往往与刀尖点不重合,因此数控系统要自动修正控制点,以保证刀尖点按指令既定轨迹运动。业内也有将此技术称为TCPM、TCPC或者RPCP等功能。其实这些称呼的功能定义都与RTCP类似,严格意义上来说,RTCP功能是用在双摆头结构上,是应用摆头旋转中心点来进行补偿。
而类似于RPCP功能主要是应用在双转台形式的机床上,补偿的是由于工件旋转所造成的的直线轴坐标的变化。其实这些功能殊途同归,都是为了保持刀具中心点和刀具与工件表面的实际接触点不变。所以为了表述方便,本文统一此类技术为RTCP技术。
