应用宏方案

能不能写出宏程序，要看你心里有没有学过宏案例，然后复制应用。

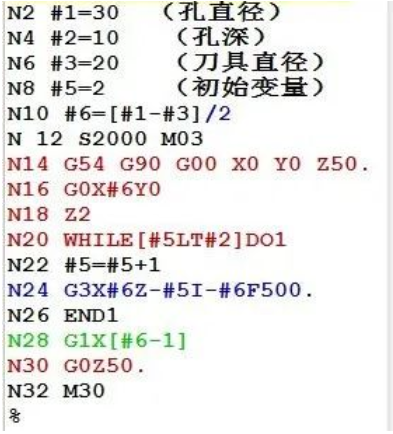

例如，以下螺旋插板的铣孔情况:

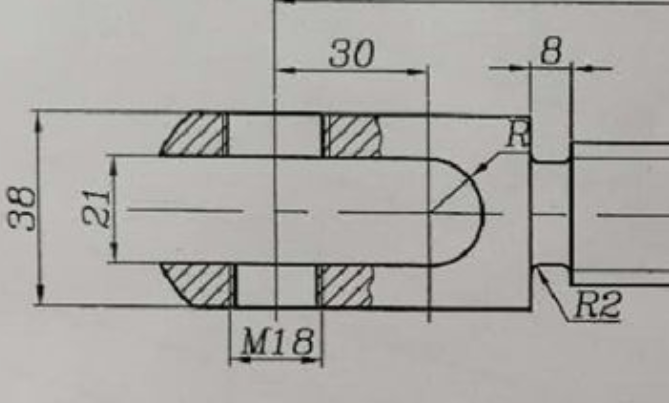

如果加工如下图所示的M18内螺纹

M18内螺纹查表显示螺距为2.5

那么如何应用呢？

上述程序#5=#5+1代表每转的螺距，每转Z减少1毫米。

但是M18螺纹的螺距是2.5，所以每转z需要减少一个螺距，即2.5。

也就是把上面的#5=#5+1改成#5=#5+2.5。

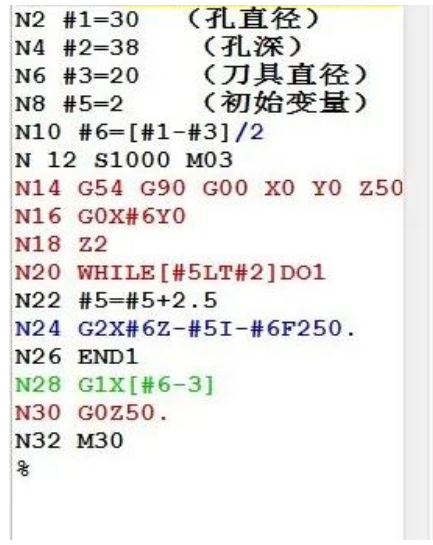

程序模拟如下:

备注:

1.螺纹为右旋，程序中应用了G02(如果左旋螺纹改为G03也可以)。

2.加工后，背刀G1X[#6-3]因高于螺纹高度而后退3mm。

3.进给量是根据主轴转速*螺距确定的，每转需要一个螺距。
