金属经过淬火获得高硬度的钢俗称淬火钢，其组织一般为马氏体，硬度可在50～65HRC，淬火钢在难切削材料中占有较大比重。它的传统加工工艺基本是采用磨削，但磨削效率低，且淬火后对一些薄壁、复杂零件进行磨削加工，工件极易产生变形，影响加工精度和质量。目前，由于高硬度刀具材料的出现和发展，采用车、铣、镗等刀具，来替代传统的磨削工艺，已成为国内外切削加工淬火钢的一种趋势。

一、淬火钢切削加工的特点

淬火钢切削加工的特点如表7-4所示。

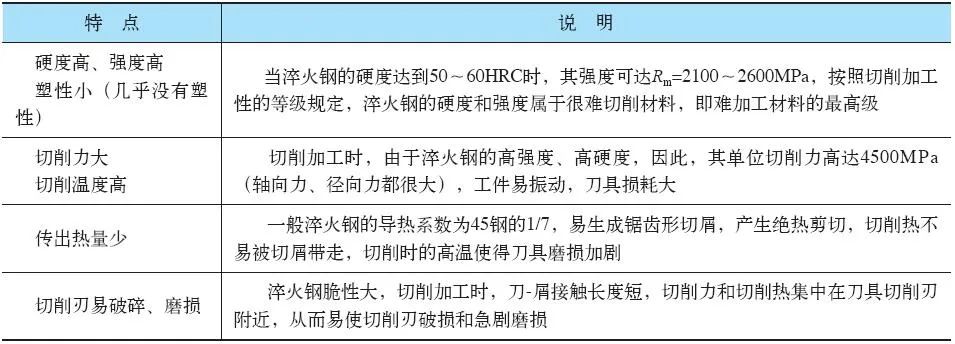

表7-4 淬火钢切削加工的特点

二、切削淬火钢的具体措施

切削淬火钢的具体措施如表7-5所示。

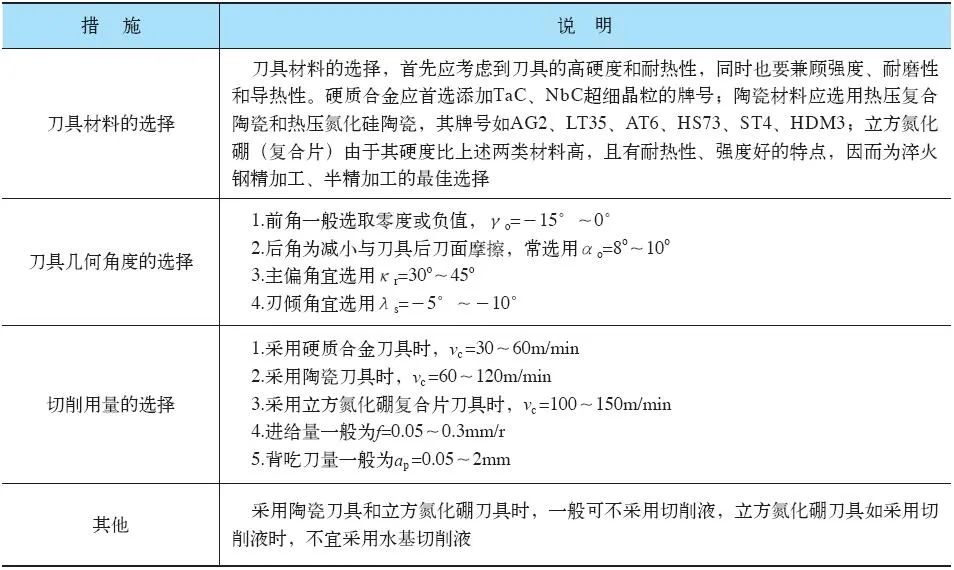

表7-5 切削淬火钢的具体措施

来源：部分选自《数控刀具选用指南》第六章第三节 淬火钢的切削加工，仅做学习用，版权归原作者所有，如涉及版权问题侵犯了您的合法权益，请作者持权属证明与本平台联系，我们将及时更正、删除，谢谢。
