这是业界人士们总结夹具设计时的概括,但事情远不是如此简单,我们在接触各种方案的过程中都发现初步设计总会有一些定位、夹紧没有很好解决,如此一来,再具创新性的方案都会失去实用意义,了解定位与夹紧基础知识,才能从根本上保证夹具设计与加工方案的完整性。


定位器知识


一、从工件侧面进行定位的基本原则


从工件侧面进行定位时,和支撑器同样,3点原则是最基本的原则。这和支撑器的原则是一样的,称之为3点原则,是从「不在同一直线上的3个点确定一个平面」这个原则衍生而来的。4个点中,3个点能决定一个面,所以总共可以决定4个面,但是不管如何定位,要使第4点在同一平面内是相当困难的。


例如使用4个固定高度的定位器时,只有某处的3个点能接触到工件,余下的第4点没有接触到工件的可能性还是很大的。


所以,配置定位器时,一般都以3个点为基准,并且尽可能增加此3点之间的距离。


另外,定位器配置时,需要事先确认施加加工负荷的方向。加工负荷的方向也就是刀柄/刀具的行进方向,在进刀方向的末端配置定位器,可以直接影响到工件整体精度。

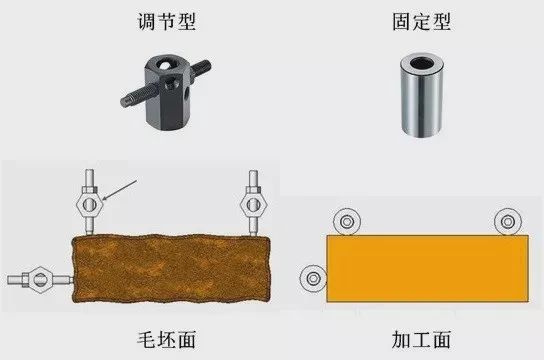

一般在工件毛坯面定位时,使用螺栓型可调节的定位器、在工件加工面定位时,使用固定型(工件接触面经过研磨)定位器。


二、从工件孔定位的基本原则


利用工件前工序中加工完的孔进行定位时,需要使用有公差的销子进行定位。通过工件孔的精度与销子外形的精度配合,根据配合公差进行组合,可以使定位精度达到实际需求。


此外,在使用销子定位的时候,一般一个使用直柱销另一个使用菱形销,那么这样装拆工件就会变得比较方便,很少会出现工件与销子卡死的情况。


当然,也可以通过调整配合公差,使两个销子都使用直柱销也是可以的。为了更精准的定位,通常使用一个直柱销和一个菱形销是最有效的。

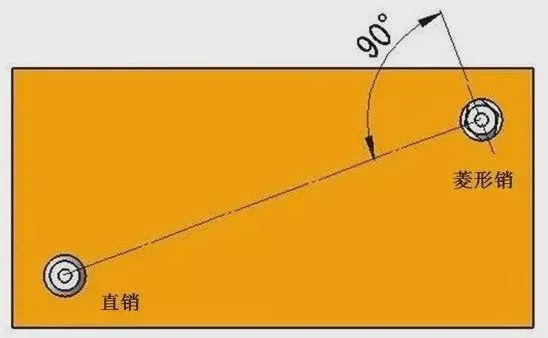

使用一个直柱销和一个菱形销的情况时,通常菱形销的配置方向(与工件接触处)的连线与直柱销和菱形销的连线垂直成 90°,这样的配置方式是为了角向定位(工件回转方向)。
