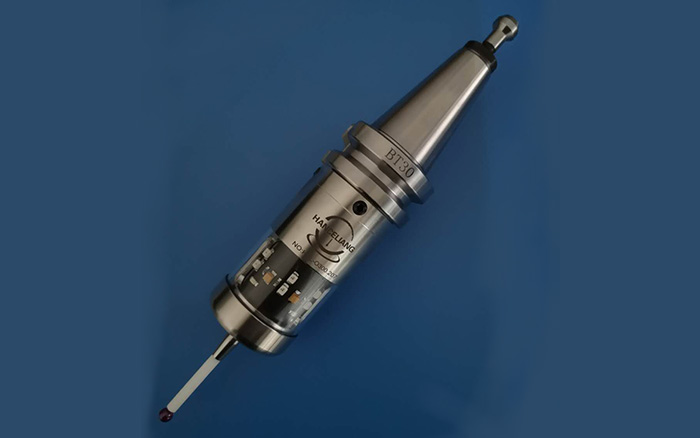

CNC测头标准测量软件包括下列测量功能

time:2020-05-11  click:9143

标准测量软件包括下列测量功能:
    测头标定循环
    功能简介:测头首先进行标定,是保证测量精度的必要条件。
    本软件提供偏心的标定、直径的标定、长度的标定、矢量半径的标定。
    测头保护定位移动
    功能简介:测头在进行移动时,若发生触发,自动控制移动停止,防止撞坏测头。
    内孔/外圆测量
    功能简介:本程序用于测量内外圆的中心坐标及直径,其中心坐标可以用来自动设定工件坐标系,若被测量的圆是采用圆弧插补方式加工而成,可根据其直径的测量结果修正刀具偏置量。此外也可以用直径测量结果来监测尺寸超差情况。
    凸台及凹槽尺寸、位置测量
    功能简介:本程序用于测量出凸台及凹槽的中心坐标及宽度,其中心坐标可以用来自动设定机床的工件坐标系,其宽度测量值可以用来监测尺寸超差情况、修正刀具偏置量等。


    单一平面位置测量
    功能简介:本程序用于测量X或Y或Z向单一平面的坐标值。所测得的坐标值通常用来自动设定机床工件坐标系,但也可以用于判断尺寸是否超差。若该平面是使用刀具偏置通过插补的方式加工而成,也可根据测量结果自动修正刀具的半径或和长度补偿量。
    内外拐角测量
    功能简介:该循环用于测量一直角内拐角或外拐角的顶点坐标,所测得的坐标值用来自动设定机床的工件坐标系。
    使用方法:在调用测量程序前,要先把测头定位到起始位置。然后调用测量程序开始进行测量,循环结束后,测头自动返回起始位置。
    第四轴测量(X向或Y向)
    功能简介:本程序用于测量工件的基准面与机床坐标轴(X向或Y向)的夹角,据此自动设定机床第四轴的坐标零点。使第四轴坐标为零时,基准面与坐标轴平行。
    XY平面角度测量
    功能简介:程序通过对工件的某一表面上的两点进行X轴或Y轴方向的测量,得出该表面与X+方向的夹角,为后续装夹及加工提供帮助。
    三点内外圆测量
    功能简介:本程序通过三点测量得出内孔/外圆的中心坐标及直径。所测得的中心坐标可以用来自动设定机床的坐标系。测出的直径值可用于判断尺寸是否超差。如内孔或外圆是使用刀具半径补偿通过圆弧插补的方式加工而成,也可根据测量的直径自动修正刀具的半径补偿量。
    孔心距测量
    功能简介:本程序用于测量两个内孔的孔心距。
