下面以一个测量圆孔中心为实例，详细说明讲解测量宏程序的编制方法。工件如下图所示，编程远点设置于加工零件的孔中心，传统对刀方法中一般使用打表法，通过校准X和Y的坐标位置，同时通过设置坐标系，使用传统对刀方法的时候可以发现，该人工对刀方法麻烦而且有误差，严重影响工作效率，不利于智能制造，提高生产精度。

而使用数控化自动测头，使用起来比较简单。测头的移动路径如下图所示。

1. 变量的定义

   变量的定义如下所示

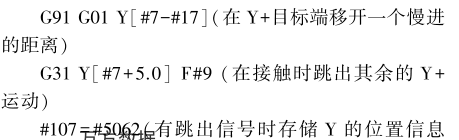

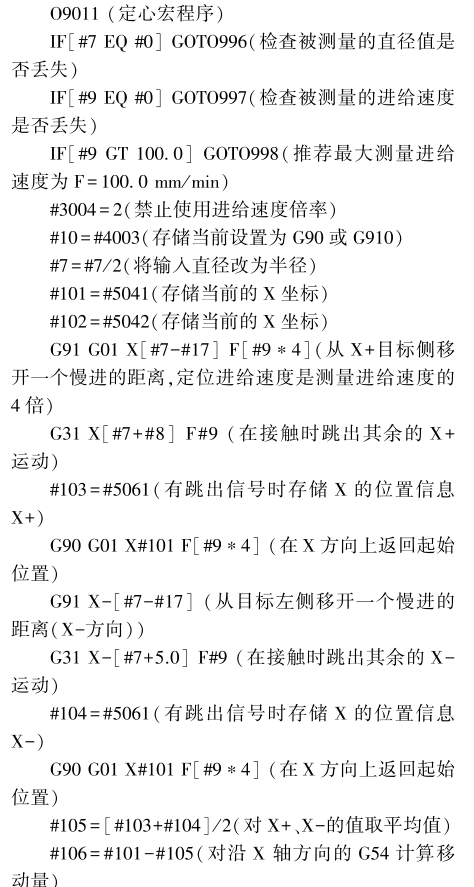

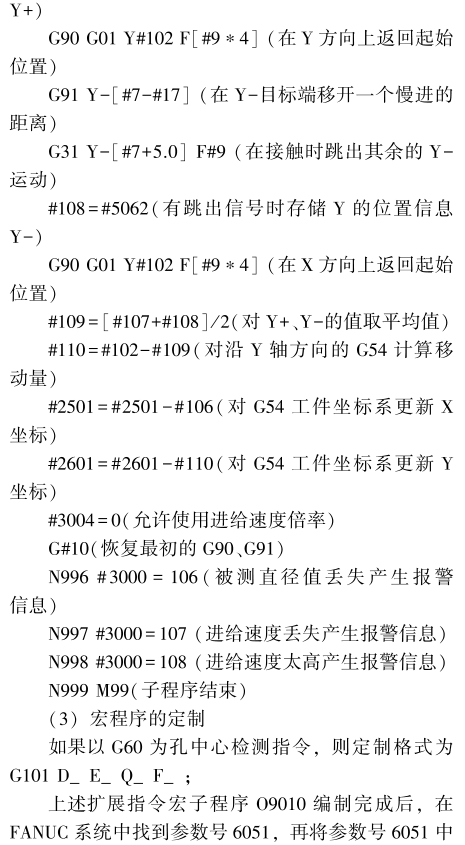

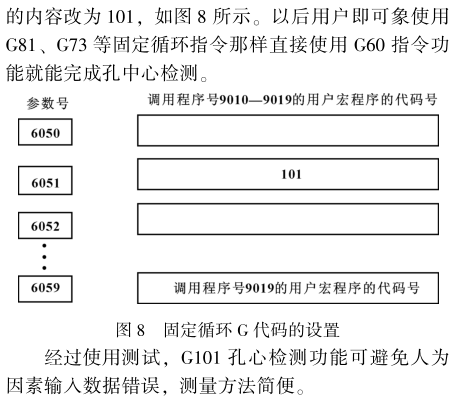

2.测量宏程序的编制

触发式测头就是以反馈方式与数控系统进行通信，当测头接触到工件后，发出的触发信号输入给PLC，PLC系统检测到该信号电平的跳变后产生外部中断，机床停止进给并记录此点的三维坐标值，接着转入下一程序段的运行，进行下一个点的测量，直到程序结束，测量完成。通过研究通用的数控机床在线在机测量系统，从而实现测头的测量功能，并将此类方法广泛应用于实际，实践生产之中。给数控机床带来更大的经济效益，生产效率，减少人工，同时对机加工行业的应用和发展也可以起到巨大的推动作用。
