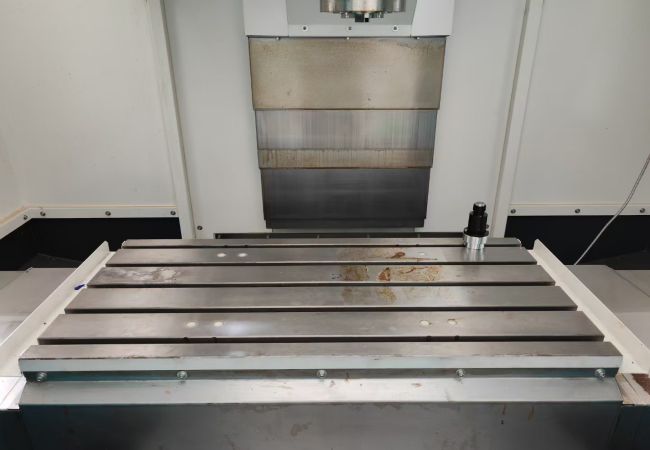

一、探头基本结构

1.触发机构

探头的触发机构是其核心部件，主要由以下部分组成：

-测量触针：通常采用高硬度材料制成，如碳化钨、工业红宝石等，具有耐磨性好、热膨胀系数小的特点

-运动机构：采用高精度线性导轨或球铰支撑，确保触针运动的灵活性和重复定位精度

-复位装置：使用精密弹簧系统，保证触针在触发后能准确返回初始位置

2.信号传输系统

现代CNC探头普遍采用两种信号传输方式：

有线传输：

-采用屏蔽电缆传输，抗干扰能力强

-信号传输稳定可靠

-适用于固定式测量场合

-需要考虑线缆布置和保护

无线传输：

-使用射频技术，工作频率通常在433MHz或2.4GHz

-传输距离可达15米以上

-电池供电，使用时间长达数百小时

-适用于旋转工作台等场合

3.保护系统

为确保探头使用安全，设计了多重保护机制：

-机械过载保护：当接触力超过设定值时，触针自动脱离

-电气保护：具备过压、过流保护电路

-防水防尘：达到IP67防护等级

-电磁屏蔽：有效降低外部电磁干扰

二、工作原理详解

1.触发原理

现代CNC探头主要采用以下几种触发方式：

电阻应变式：

-利用应变片感应形变

-灵敏度高，响应快速

-测量精度可达0.001mm

-温度稳定性好

光电式：

-利用光路变化触发

-无机械接触，寿命长

-重复精度高

-适用于高速测量

压电式：

-利用压电晶体特性

-响应时间短，<0.2ms

-结构简单紧凑

-稳定性好

2.信号处理流程

探头的信号处理包含以下步骤：

(1)信号采集

-触发信号产生

-模拟信号转换

-信号放大处理

-数字化转换

(2)数据处理

-滤波去噪

-误差补偿

-坐标计算

-数据校验

(3)反馈控制

-位置反馈

-补偿量计算

-控制指令生成

-实时监控

三、精度影响因素与控制

1.环境因素

温度影响：

-环境温度变化导致热膨胀

-工件温度与测量系统温度差

-解决方案：温度补偿系统、恒温控制

振动影响：

-机床运行振动

-外部环境振动

-解决方案：减振装置、信号滤波

2.系统误差

机械误差：

-安装偏差

-结构变形

-磨损误差

-解决方案：定期校准、补偿表建立

电气误差：

-信号漂移

-电磁干扰

-解决方案：屏蔽处理、信号补偿

四、实际应用技术

1.测量方式

点测量：

-单点触发测量

-适用于孔径、台阶等尺寸测量

-测量速度快，精度高

扫描测量：

-连续接触测量

-适用于复杂曲面轮廓

-数据点密集，精度好

2.应用场景

工件定位：

-工件零点设定

-工件姿态调整

-基准面确定

尺寸检测：

-加工尺寸测量

-形位误差检测

-轮廓度检测

过程控制：

-加工过程监控

-实时补偿修正

-质量追溯管理

五、维护与保养

1.日常维护

-清洁保养：定期清洁触针和接触面

-功能检查：测试触发功能和信号稳定性

-精度验证：使用标准块进行验证

2.定期维护

-系统校准：每月进行一次全面校准

-零件更换：根据使用情况更换易损件

-性能测试：全面测试各项技术指标

六、故障诊断与排除

1.常见故障

-触发不稳定

-精度偏差

-信号中断

-系统报警

2.故障排除方法

-系统检查

-参数调整

-部件更换

-软件更新

结论：

CNC探头技术的应用极大提高了数控加工的自动化水平和加工精度。通过深入理解其工作原理和应用技术，合理使用和维护，可以充分发挥探头的技术优势，提升生产效率和产品质量。随着智能制造的发展，探头技术将向着更高精度、更智能化的方向发展。
