在现代制造业中，机床加工的精度和效率直接影响着产品的质量和成本。传统的离线测量方式需要将工件从机床上拆卸下来，送至专门的测量室进行检测，这不仅耗时费力，而且难以实现加工过程的实时监控和反馈控制。为了解决这一问题，在位测量技术应运而生，它通过直接在机床上对工件进行测量，实现了加工与测量的一体化，大大提高了加工效率和加工精度。本文汉测将重点介绍在位测量技术的基本原理、关键技术和典型应用。

一、在位测量的基本原理

在位测量，也称为在机测量或在线测量，是指利用安装在机床上的传感器，在加工过程中直接对工件的尺寸、形状、位置等进行测量和评价的技术。其基本原理如下：

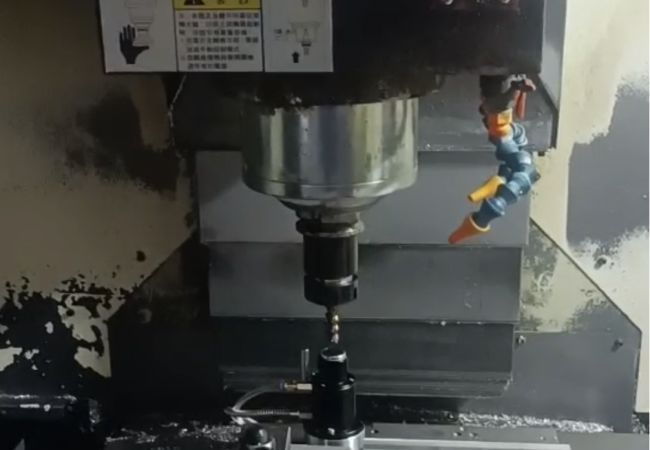

1.传感器集成：在机床的关键部位，如刀具、工作台、主轴等，安装各种类型的传感器，如接触式测头、光栅尺、CCD相机等，用于实时采集加工过程中的测量数据。

2.数据采集：传感器将采集到的模拟信号或数字信号传输给数据采集单元，通过放大、滤波、A/D转换等处理，将其转换为数字化的测量数据。

3.数据分析：数据处理单元对采集到的测量数据进行分析和计算，提取出工件的关键尺寸参数，如长度、直径、圆度等，并将其与设计参数进行比较，得出加工误差和偏差。

4.误差补偿：根据测量结果，数控系统自动生成补偿指令，调整刀具轨迹和进给参数，实现加工误差的实时补偿和修正。

5.过程监控：测量结果和补偿指令被实时反馈给操作员或自动控制系统，实现对加工过程的在线监控和优化控制，确保加工质量的一致性和稳定性。

通过在位测量，可以将测量过程与加工过程集成在一起，消除了传统离线测量所需的时间和人力成本，提高了测量效率和加工效率。同时，通过实时反馈和补偿，可以及时发现和纠正加工偏差，从而提高加工精度和产品质量。

二、在位测量的关键技术

在位测量涉及多学科、多领域的交叉融合，需要光学、机械、电子、计算机等多个学科的支持。其中，影响在位测量性能的关键技术主要有以下几个方面：

1.传感器技术：传感器是在位测量的"眼睛"，其性能直接决定了测量的精度和可靠性。常用的传感器类型有接触式测头、激光位移传感器、光栅尺、CCD相机等。传感器的选型需要考虑测量精度、分辨率、量程、响应速度、环境适应性等因素。

2.数据处理技术：海量测量数据的实时处理和分析是在位测量的重要环节，需要采用高效的数字信号处理、统计分析、数据挖掘等算法，提取关键特征参数，实现测量数据的可视化和智能化。

3.测量规划技术：在位测量需要根据工件的几何特征、精度要求、加工工艺等因素，合理规划测量路径和测量策略，以提高测量效率和测量覆盖率。测量规划通常采用CAD/CAM集成、逆向工程、智能优化等技术，自动生成最优的测量程序。

4.误差补偿技术：机床各部件的几何误差、热变形误差、刀具磨损等因素都会导致加工误差。在位测量通过实时测量这些误差，并采用数学模型、人工智能等方法，实现加工误差的自动补偿和修正，提高加工精度。

5.系统集成技术：在位测量需要将传感器、数据采集、数据处理、数控系统等多个模块集成在一起，协同工作。系统集成需要考虑硬件接口、软件协议、同步时序等问题，确保各模块之间的高效通信和数据交换。

以上关键技术的发展和应用，推动了在位测量技术的不断创新和完善，使其在现代制造业中发挥着越来越重要的作用。

三、在位测量的典型应用

在位测量技术在机械制造、航空航天、汽车工业、电子产品等领域得到了广泛应用，下面列举几个典型的应用案例。

1.复杂曲面加工：航空发动机叶片、汽车覆盖件等复杂曲面零件对加工精度要求很高，传统的接触式测量难以实现高效、准确的测量。某航空公司采用了激光扫描测头和CCD相机相结合的在位测量系统，实现了叶片型面的快速扫描测量和评价，大大缩短了测量周期，提高了加工效率和产品质量。

2.精密零部件加工：手机、计算机等电子产品中大量采用微小、精密的机械零部件，如连接器、螺钉、齿轮等。某电子制造商在数控车床上安装了高分辨率的光栅尺和接触式测头，实现了零件关键尺寸的在线测量和补偿，使加工精度从±0.02mm提高到了±0.005mm，显著提高了产品的合格率和稳定性。

3.数控机床精度检测：在位测量技术不仅可以用于工件的测量，还可以用于机床本身精度的检测和校准。某机床制造商开发了一套在位测量系统，利用激光干涉仪和电子水平仪，对数控机床的定位精度、重复定位精度、垂直度等关键指标进行在线检测，并生成检测报告。通过在位测量，可以及时发现机床的精度问题，并采取维护和校正措施，确保机床长期保持高精度运行状态。
