机械对刀仪

time:2023-12-14  click:2015

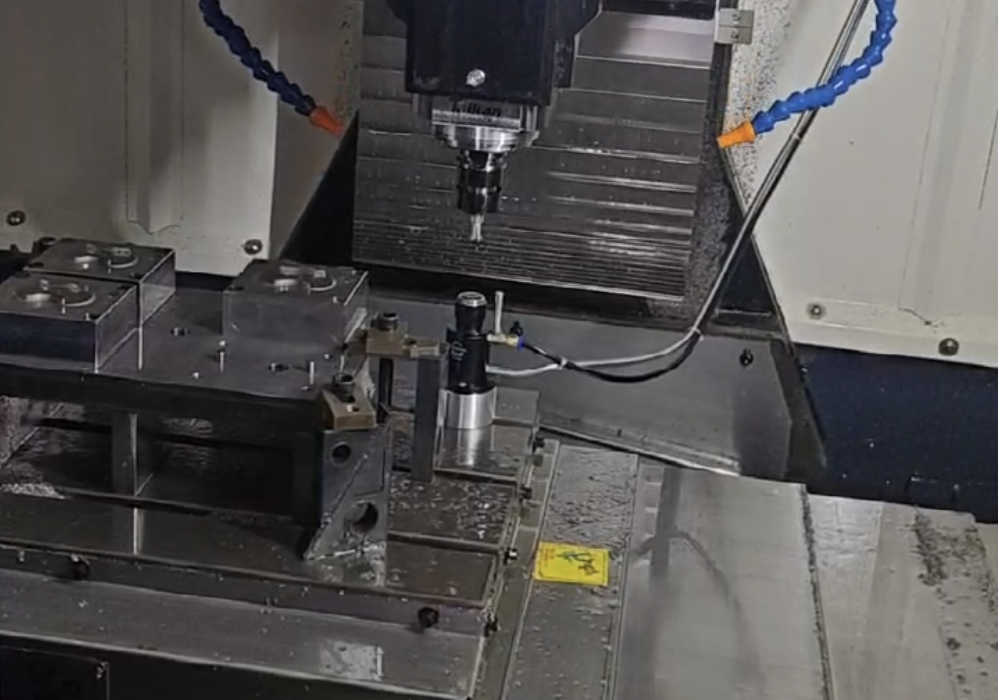

机械对刀仪是一种用于数控机床上的工具设置装置,主要用于测量和设置切削工具的长度和径向位置。汉测测量提醒您,这种设备在提高机床加工精度和效率方面发挥着重要作用。

机械对刀仪

功能

1.工具长度测量:测量并设定切削工具的长度,确保加工深度的准确性。

2.径向位置设定:确定工具的径向位置,以确保加工精度。

3.快速对刀:简化了工具设置过程,提高了设置工具的效率。

工作原理

机械对刀仪通常包括一个触发机制,当工具接触到对刀仪的探针时,会触发一个信号。这个信号被用来计算工具的确切位置和长度。

类型

1.固定式对刀仪:安装在机床上的固定位置。

2.手持式对刀仪:可以手持使用,灵活方便,适用于不同的机床。

安装和使用

1.安装:固定式对刀仪需要固定在机床的适当位置,手持式则无需固定。

2.校准:对刀仪需要与机床坐标系统进行校准,以确保测量准确。

3.使用:将工具移至对刀仪位置,进行长度和径向位置的测量和设置。

应用领域

•金属加工:在车削、铣削等金属切削加工中广泛使用。

•模具制造:用于模具加工中的工具设置。

•精密加工:在需要高精度加工的领域中,确保工具设置的精确性。

优点

•提高加工精度:精确测量和设置工具,提升加工质量。

•节约时间:相比手动对刀,大大减少了设置时间。

•减少错误:减少人为错误,提高加工一致性。

注意事项

•定期校准:保证对刀仪的测量精度,定期进行校准。

•正确使用:确保正确使用对刀仪,避免损坏。

•清洁维护:保持对刀仪的清洁,防止灰尘和切屑影响其性能。

机械对刀仪是数控加工中提高效率和精度的实用工具,尤其适用于重复性和批量生产的加工任务。
